产品介绍

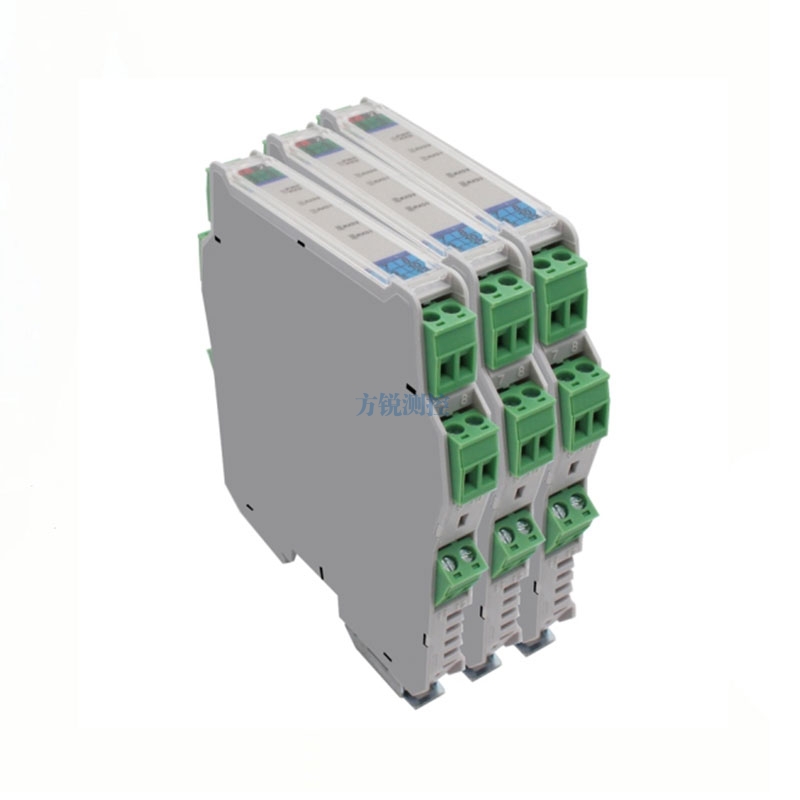

导轨式变送器是一种工业自动化测量设备，采用DIN标准导轨安装结构，具有模块化设计、紧凑性强、便于维护的特点。根据功能可分为温度、湿度、压力等类型，核心功能是将传感器信号（如热电阻、热电偶）转换为标准直流信号（4-20mA、0-10V等），实现远程传输与控制。
产品应用
◆ 能源与重工业： 石油 、 化工 、 电力 、 冶金 领域的温度监测
◆ 环境监测：锅炉房、橡胶厂等场景的温湿度压力一体化测量
◆ 智能制造：与 PLC 、 DCS 系统配套，提升抗干扰能力和信号稳定性
产品特点
接收来自现场的热电阻信号，经隔离变送输出标准的电流/电压信号到控制室、PLC、DCS及显示仪表等。
可以隔离的干扰类型：
1：信号线引入的干扰
与PLC控制器控制系统连接的各类信号传输线，除了传输有效的各类信息之外，总会有外部干扰信号侵入。
此干扰主要有两种途径：一是通过变送器供电电源或共用信号仪表的供电电源串入的电网干扰，这往往被忽视；二是信号线受空间电磁辐射感应的干扰，即信号线上的外部感应干扰，这是很严重的。
2：接地系统混乱时的干扰
接地是提高电子设备电磁兼容性（EMC）的有效手段之一。正确的接地，既能抑制电磁干扰的影响，又能抑制设备向外发出干扰；而错误的接地，反而会引入严重的干扰信号，使PLC系统将无法正常工作。
技术参数
输入端
输入信号:PT100,Cu50,Ni1000等热电阻信号允许线阻: ≤22Ω
输出端
输出信号:4-20mA;0-20mA;0-5V;0-10V
输出负载电阻:RL≤500Ω(输出为电流信号时)
RL>10KΩ(输出为电压信号时)
基本参数
电 源:DC24V,电压范围:DC18-36V
消耗电流:≤50mA(一进一出,24V供电,20mA输出时)
<70mA(一进二出,24V供电,20mA输出时)
≤100mA(二进二出,24V供电,20mA输出时)
超限报警:低于温度下限,输出3.8mA,(4-20mA输出时)高于温度上限,输出20.5mA
断线报警:输出22mA(用户可在0-22mA范围内自行设置特定值作为报警值)
基本精度:0.1%F.S.
温度漂移:0.005%F.S./℃(-20℃-+55℃)
绝缘强度:1500V AC/1min(输入、输出、电源之间)绝缘电阻:≥100MΩ(输入、输出、电源之间)
工作温度范围:-20~+55℃
电磁兼容性:符合GB/T18268(IEC61326-1)
适用现场设备:二线制,三线制热电阻
