防爆标志是一组标准化的代码，用于描述防爆电气设备的防爆等级、温度组别、防爆型式以及所适用区域。它清晰告诉我们一台设备具备何种防护能力、适用于何种危险环境。

来说当前的石油、化工、煤矿等有防爆要求的危险生产环境中，对于电气设备的安全选型至关重要。往往一个小小的疏忽，就可能引发灾难性后果。而防爆标志，就是设备能在这些“危险地带”安全使用的核心“身份证”。读懂它，不仅关乎合规，更关乎生命与财产的安全。

一、先读懂铭牌上 Ex 标识的实操含义

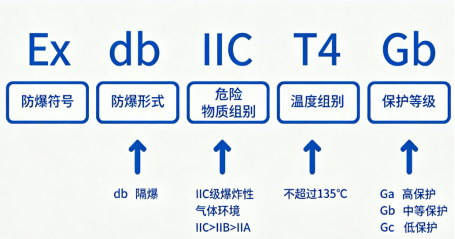

Ex + 防爆型式 + 设备类别 + （气体/粉尘组别） + 温度组别 + （EPL设备保护级别）

完整标识如 Ex db IIC T4 Gb，每一段直接对应现场安全边界：

1. Ex：防爆合规标识，无此标严禁进危险区；

2. 防爆型式：db 隔爆型适合 1/2 区，外壳扛内部爆炸，严禁带电开盖；ia 本安型限电路能量，可用于 0 区，但必须配套本安安全栅，整套回路要同步认证；

3. 气体组别：IIC＞IIB＞IIA，锂电、制氢车间含氢气、乙炔，必须选 IIC；普通油气、涂料车间 IIB 即可，IIB 设备不能反向用于 IIC 工况；

4. 温度组别 T4：代表设备最高表面温度≤135℃，数字越大温度上限越低，乙醚、碳酸酯电解液环境至少 T4；

5. Gb/Ga：EPL 保护级别，Gb 适配 1、2 区，Ga 防护等级更高可覆盖 0 区。

很多现场师傅容易混淆 IP 和防爆：IP 只管防尘防水（IP65 户外常用），和防爆能力互不替代，两者缺一不可。

二、主流行业场景适配要点

1. 锂电涂布、注液车间（1 区）电解液挥发属 IIC 级介质，我们合作的比亚迪长沙产线项目，统一选用 Ex ia IIC T4 本安接近、压力变送器，搭配安全栅，避免电路火花引燃有机溶剂。

2. 化工储罐、油气泵房（2 区）储罐液位、管道压力监测多用 Ex db 隔爆型，这里常见问题：隔爆面磕碰划伤，火焰会外传，检修时必须轻拆、保护接合面。

3. 制药提取车间乙醇、丙酮蒸气为 IIB 类，室内工况 IP54 足够，户外储罐区升级 IP65，防止雨水渗入破坏密封结构。

4.

三、现场高频踩坑问题与解决方案

1. 误区：只看 “防爆” 二字，忽略气体组别有个精细化工客户，氢气反应釜装 IIB 传感器，安监验收直接整改。解决方案：先梳理现场介质，含氢气、乙炔直接锁定 IIC 级。

2. 误区：本安传感器随便换普通电缆本安回路线缆参数有严格要求，私自更换会突破能量限值。实操规范：整套传感器、安全栅、电缆成套选型，不单独替换配件。

3. 粉尘工况忽视积温风险面粉、石墨粉尘堆积会升高设备表面温度，即便标 T4，积尘超 5mm 也会超标。处理方案：定期吹扫传感器外壳，粉尘环境优先选 tb 粉尘防爆型。

4. 安装违规带电开盖隔爆型设备带电拆卸，内部火花直接外泄。硬性操作要求：检修前整回路断电，危险区域开盖作业需排空可燃介质。

四、拆解防爆标志：六大核心要素

1. Ex——防爆“身份证”

任何防爆电气设备的铭牌上，都必须以“Ex”开头，这是国际通用的防爆标识。设备外壳的明显处必须有清晰的永久性凸纹标志“Ex”。企业送检、型式试验合格后，机构出具防爆合格证；企业凭合格证，才能在产品铭牌印制 Ex 防爆标志；证书有效期 5 年。

2. 防爆型式——如何实现防爆？

它代表了设备采取的防爆“策略”。根据新版GB/T 3836-2021标准，防爆型式进一步细化为不同的保护等级：

3. 设备类别——用在哪类环境？

根据新版GB/T 3836-2021标准，设备类别分为三大类：

· I类：用于煤矿井下（瓦斯气体环境）。

· II类：用于除煤矿外的工厂（爆炸性气体环境）。细分为 IIA、IIB、IIC，其中IIC要求最高（适用于氢气、乙炔等最危险气体）。

· III类：用于爆炸性粉尘环境。可细分为 IIIA（可燃性纤维）、IIIB（非导电粉尘）、IIIC（导电粉尘）。

选型提示：标志IIB的设备可适用于IIA设备的使用条件，标志IIC的设备可适用于IIA和IIB设备的使用条件，因此防爆级别 IIC＞IIB＞IIA。

4. 气体组别——防爆能力的高低

对于II类设备，根据爆炸性气体的传爆能力MESG和点燃难易程度MICR，进一步分为IIA、IIB、IIC三个级别：分别以丙烷、乙烯、氢气为代表。

MESG（最大试验安全间隙）越小、MICR（最小点燃电流比）越小，说明该气体越容易被点燃，危险性越高，因此对设备的要求也越高。

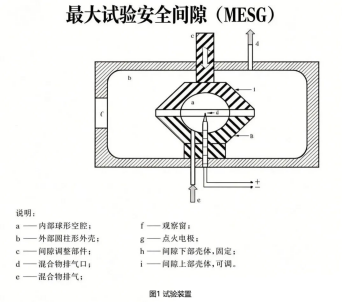

（一）最大试验安全间隙（MESG）

MESG的定义：在标准试验（0.1MPa，20℃）条件下，刚好使火焰不能通过的狭缝宽度（狭缝长为25mm）。简单来说，MESG衡量的是爆炸火焰通过狭窄缝隙传播的难易程度。

MESG的物理意义：对于隔爆型电气设备，外壳接合面会留有间隙。当内部发生爆炸时，高温火焰和气体试图通过这些间隙喷出。如果间隙足够小（小于该气体的MESG值），火焰在穿过间隙时会因散热而自动熄灭，无法引燃外部的爆炸性气体。所以由此可见，MESG值越小的气体，越容易穿透缝隙传播火焰，危险性越高，对设备的隔爆要求也越严格。

（二）最小点燃电流比（MICR）

MICR的定义：在规定试验条件下，某种气体或蒸气爆炸性混合物的最小点燃电流，与甲烷爆炸性混合物的最小点燃电流之比。相对来说是否容易，被点燃。

计算公式：MICR = 被测气体的最小点燃电流 / 甲烷的最小点燃电流

MICR的物理意义：MICR就是未了反映电火花点燃某种气体的难易程度。MICR值越小，说明点燃该气体所需的电流能量越低，该气体越容易被电火花点燃，危险性越高。MICR是本质安全型电气设备防爆设计的关键依据——通过限制电路能量，使可能产生的电火花能量低于该气体的最小点燃能量，从而确保安全。

MICR越小越危险！！！

具体应用实例（基于24V电压、95mH电感性电路的测试数据）：

· 甲烷的最小点燃电流为110mA，作为基准值，其MICR = 1.0

· 乙烯的最小点燃电流为65mA，其MICR = 65/110 ≈ 0.59

· 氢气的最小点燃电流为30mA，其MICR = 30/110 ≈ 0.27

（三）MESG与MICR如何决定气体组别

关键理解：

1. 从IIA到IIC，MESG值越来越小（火焰越容易传播），MICR值越来越小（电火花越容易点燃），因此危险程度逐级升高。

2. 对于隔爆型设备来说，分级主要依据MESG。

3. 对于本质安全型设备来说，分级主要依据MICR。

4. 标志IIC的设备可适用于IIA和IIB环境，标志IIB的设备可适用于IIA环境，反之则不行——防爆级别：IIC > IIB > IIA。

5. 温度组别——最高表面温度是多少？

设备外壳的最高温度必须低于周围可燃气体的引燃温度。从T1到T6，数字越大，允许的最高温度越低，要求越严苛。比如一个设备能到T4，就说这个设备无论在正常，还是故障运行下，外壳任何位置温度绝不会超过 135℃。

例如，环境中存在异丁烷（引燃温度460℃），可选择T1组别设备；如果环境中存在乙醚（引燃温度160℃），则须选择T4组别或更严格的设备。

6. EPL——设备保护级别（新标准重点）

新版GB/T 3836标准引入了设备保护级别（EPL）概念，更直观地指明设备可用于哪个危险区域。这是新老标准最重要的变化之一。

而对于粉尘环境来说的话，对应级别则为Da、Db、Dc。安全性等级关系为：Ga＞Gb＞Gc，Da＞Db＞Dc。
