自动化仪表分类详解

2026-08-11

次

自动化仪表分类详解

从现场测量到执行控制，一文厘清六大类仪表逻辑

不少刚入行接触自动化仪表的从业者，面对现场种类繁多的仪表设备极易混淆：压力表、温度表、流量计、液位计、调节阀、变送器、PLC、DCS、声光报警器、在线分析仪等设备名目繁杂，很难快速理清归类逻辑。

实际上自动化仪表的底层工作逻辑十分清晰，整套设备围绕工艺生产完成核心工作：采集工艺参数、传输测量信号、实时数据展示、自动闭环调控，同时配套超限报警、设备安全保护功能。

按照设备核心功能划分，自动化仪表可分为六大类别：现场测量仪表、现场控制仪表、现场执行机构、显示与记录仪表、调节控制仪表、专用测量仪表。

自动化仪表的核心作用

自动化仪表并非仅用于读取现场数值，在完整工艺控制回路中，各类仪表分工明确、协同工作：

· 测量仪表：采集现场实时工艺参数，是整套自控系统的数据源头；

· 控制器：对采集数据运算、对比设定值，输出调节指令；

· 执行机构：接收指令完成机械动作，改变工艺工况；

· 显示记录仪表：向操作人员直观展示数据，长期留存生产记录。

以温度控制回路举例：热电偶/热电阻采集介质温度，配套温度变送器将温度信号远传至PLC/DCS系统；控制器完成运算比对后输出调节信号，最终驱动调节阀调整蒸汽、冷却水介质流量，实现温度稳定控制。

各类仪表不存在独立工作的情况，现场故障排查不能单独针对单台表头分析，需结合整套控制回路综合判断。

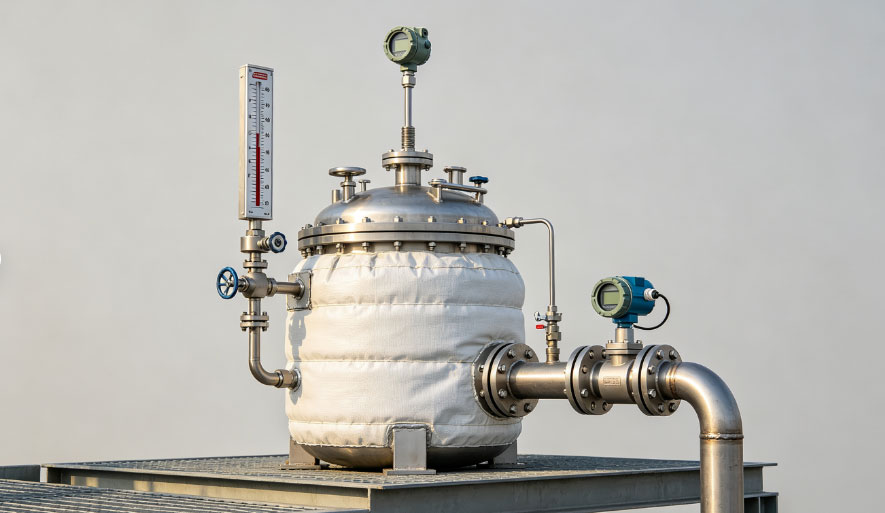

现场测量仪表

现场测量仪表是自动化控制系统的数据输入端，若测量存在偏差，后续显示、记录、调控环节都会同步出现异常。按测量介质与参数，主流设备分为六类：

液位仪表

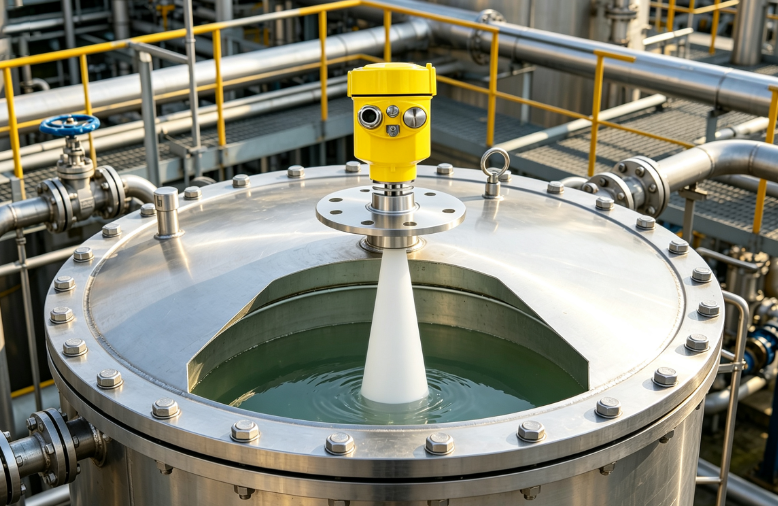

适配储罐、反应塔、反应器、料仓，用于检测液位、物料料位、两相介质分界面。常用类型：磁翻板液位计、浮球液位计、雷达液位计、超声波液位计、电容式液位计、差压液位计、液位开关。

压力仪表

用于管道、密闭容器内部压力、压差、真空度检测。常用类型：现场压力表、压力变送器、差压变送器、压力传感器、压力开关。

· 就地压力表：供现场人员就地读数；

· 压力变送器：将压力信号远传至中控系统；

· 压力开关：多用于工艺超限报警、安全联锁触发。

温度仪表

检测流体介质、设备外壁温度，常用设备：双金属温度计、玻璃温度计、热电偶、热电阻、温度变送器、温度开关、红外测温仪。选型区分：热电偶适配高温工况；热电阻适用于中低温测量场景。

流量仪表

计量管道内气体、液体、蒸汽介质瞬时/累积流量，主流类型：电磁流量计、涡街流量计、涡轮流量计、超声波流量计、质量流量计、孔板流量计、转子流量计。选型需核对介质特性、流量量程、工况温压、介质黏度、导电性能、管道直管段安装要求。

气体分析仪表

实时检测气体组分、浓度含量，常见设备：氧含量分析仪、可燃气体探测仪、有毒气体检测仪、红外气体分析仪、热导式气体分析仪、激光气体分析仪、在线气相色谱仪。

液体分析仪表

检测水体/液相介质pH值、电导率、浊度、浓度、密度、黏度、溶解氧、COD、氨氮等指标。该类仪表日常维护工作量偏高，需定期完成探头清洗、设备标定、取样管路巡检。

现场控制仪表

负责现场信号转换、信号处理及本地简易调控，按动力源分为气动、电动、液压三类：

· 气动控制仪表：以压缩空气作为动力源，结构简易，防爆场景适配性好；

· 电动控制仪表：采用电信号传输，可直接对接PLC、DCS及上位监控系统，通用性更强；

· 液压控制仪表：输出推力大，多用于重载、大行程调节工况。

选型核心考量指标：输入输出信号规格、控制精度、信号响应速度、现场供电条件、防爆防护等级、环境适配性、系统通信接口兼容性。

现场执行机构

执行机构是控制回路中落实调节动作的终端部件。中控系统下发调节指令后，由执行机构驱动阀门、挡板、闸板等机械部件，改变介质流量、压力、液位、温度等工艺参数。常用设备：气动调节阀、电动调节阀、液动调节阀、紧急切断阀、蝶阀、球阀、闸阀、阀门执行器、普通阀门定位器、智能阀门定位器。

现场维护要点：检查设备开关状态的同时，重点核查动作平顺性、定位精准度、信号反馈完整性、动作响应时长。多数工艺参数频繁波动故障，并非控制器参数设置问题，根源多为阀门卡涩、定位器校准偏差、气源压力不足、执行机构动作滞后。

显示与记录仪表

用于展示现场工艺参数、设备运行状态、故障报警信息，同时存储生产运行关键数据。常用设备：单路数字显示仪、模拟指针显示仪、显示控制仪、多路巡检仪、有纸记录仪、无纸记录仪、触摸屏HMI、中控操作站、声光报警装置。

· 单路数字显示仪：单一工艺参数就地展示；

· 显示控制仪：集成数据显示、超限报警、简易调节功能；

· 无纸记录仪：记录温度、压力、流量、液位参数变化趋势；

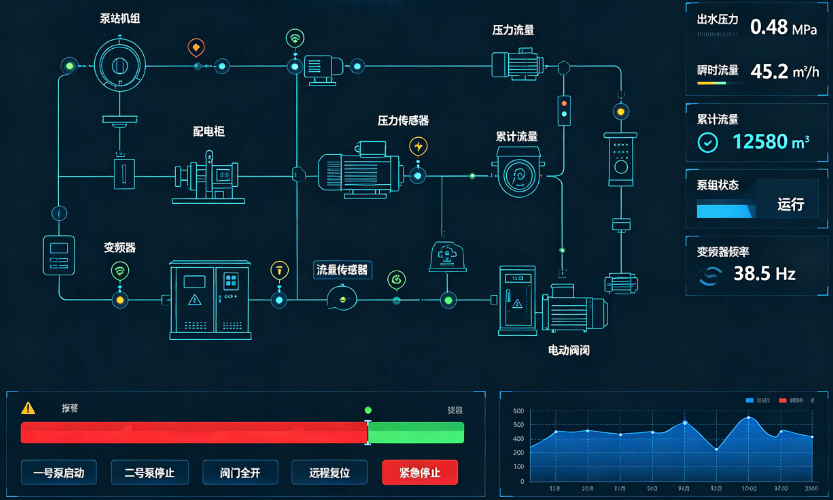

· HMI/中控操作站：实现工艺画面浏览、参数设定、报警查询、远程设备操作。

选型参考维度：适配输入信号类型、数据展示形式、记录采样周期、本地存储容量、对外通信接口、报警信号输出、断电数据保护功能。

调节控制仪表

作为自动化系统的控制核心，承担连续参数自动调节、设备逻辑控制、工序顺序控制、生产安全保护功能。常用设备：PID单回路调节器、多回路调节器、PLC、DCS、FCS、ESD、SIS安全仪表系统、工业控制计算机。

· PID调节器：适配温度、压力、流量、液位等连续工艺参数闭环调节；

· PLC：多用于设备启停、工序顺序控制、安全联锁、开关量信号处理；

· DCS：适配大型连续化工、能源生产装置，实现分散控制、集中监控；

· SIS/ESD：专用于工艺安全联锁、紧急停车保护，不可替代常规控制系统使用。

选型需匹配：工艺控制对象、I/O点位规模、控制逻辑类型、通信协议、设备冗余配置、安全防护等级、报警管理体系、后期运维便捷性。

专用测量仪表

针对特殊工艺参数检测、旋转设备状态监测、仪表现场校验场景使用：轴振动检测仪、轴位移检测仪、转速表、称重仪表、壁厚测厚仪、信号校验仪、火焰检测器、在线水分检测仪、在线密度计、设备状态监测仪。

· 轴振动/轴位移/转速仪表：配套压缩机、汽轮机、风机、离心泵等旋转设备；

· 称重仪表：用于原料料仓计量、皮带输送称重、自动化配料、成品包装计量；

· 测厚仪：检测板材、管道、容器壁厚及防腐涂层厚度；

· 火焰检测器：配套锅炉、加热炉、焚烧炉，实现燃烧工况安全防护。

仪表现场选型与使用实操要点

自动化仪表选型不能仅参考设备型号、采购成本，需按标准化流程逐项确认：

· 明确测量介质与被测参数；

· 核定量程范围、测量精度等级；

· 确认仪表接液/接触部件材质；

· 匹配现场安装结构、供电规格、输出信号类型。

工况适配优化方案：

· 腐蚀性介质：选用耐腐蚀接液材质；

· 高温介质：配套散热、冷凝、隔离套管结构；

· 易结晶、含固体杂质介质：增加隔膜隔离、介质吹扫、管路冲洗、取样预处理装置；

· 高振动现场：加固仪表安装支架、避开强震动点位。

仪表投运后日常巡检项目：零点量程校准、线路接线、供电电压、设备接地、通信链路、报警输出、安全联锁功能。

现场故障排查通用顺序：先核查供电电源，再校验传输信号，检查线路接线，核对系统参数设置，最后检测传感元件与现场工艺工况。

全文总结

自动化仪表分类逻辑清晰，各类设备依据核心功能各司其职：

· 现场测量仪表：采集现场原始工艺数据；

· 现场控制仪表：完成信号转换与本地简易调控；

· 现场执行机构：落地系统调节指令，改变工艺工况；

· 显示记录仪表：可视化展示数据、留存生产记录；

· 调节控制仪表：整套自控系统运算、控制、安全保护核心；
